Мотор-редукторы серии PC
Червячные редукторы Mini Motor серии PC представлены в четырех типах: PC, PCC, PCE, PCCE. Могут комплектоваться двигателями 12 или 24 В пост. тока, однофазными или трехфазными двигателями. Класс защиты двигателей - IP65.

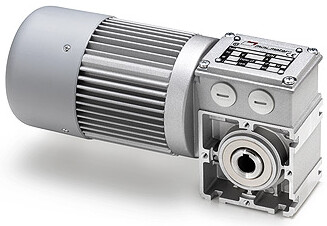

Червячный мотор-редуктор Mini Motor серии PC тип PC
Двигатель. Синхронный однофазный или трехфазный, дву- или четырехполярный, с внешней вентиляцией. На однофазные модели устанавливается термозащитный прерыватель. Класс обмотки - F. Степень защиты - IP65 в соответствии с CEI EN 60529.
Редуктор. Корпус выполнен из литого под давлением алюминиевого сплава. Межосевое расстояние 32 мм. Материал зубчатого венца - бронза "Каро", твёрдость по Шору - 120÷160 HB. Закаленный стальной червях с отшлифованным спиральным профилем зуба установлен в шариковые или роликовые подшипники. Уплотнительные манжеты сделаны из специальной резины для работы при высоких температурах. Специальная смазка с длительным сроком службы. 9 передаточных чисел в диапазоне от 7 до 100. Максимальный крутящий момент - 20 Нм. Типы корпуса - B3 и B5 (B5/S - фланец слева, B5/D - фланец справа).

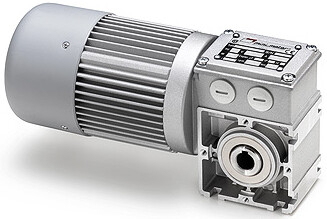

Червячный мотор-редуктор Mini Motor серии PC тип PCC
Двигатель. Постоянного тока с постоянными магнитами, полностью закрытый без внешней вентиляции. Класс обмотки - F. Питание 12 или 24 В пост. тока. Макс. потребляемая мощность - 230 Вт. Степень защиты - IP65 в соответствии с CEI EN 60529.
Редуктор. Корпус выполнен из литого под давлением алюминиевого сплава. Межосевое расстояние - 32 мм. Материал зубчатого венца - бронза "Каро", твёрдость по Шору - 120÷160 HB. Закаленный стальной червях с отшлифованным спиральным профилем зуба установлен в шариковые или роликовые подшипники. Уплотнительные манжеты сделаны из специальной резины для работы при высоких температурах. Специальная смазка с длительным сроком службы. 9 передаточных чисел в диапазоне от 7 до 100. Максимальный крутящий момент - 18 Нм. Типы корпуса - B3 и B5 (B5/S - фланец слева, B5/D - фланец справа).

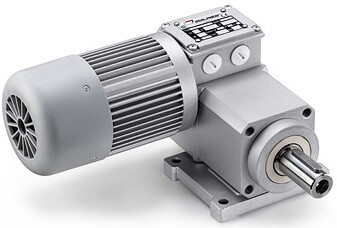

Двухступенчатый мотор-редуктор Mini Motor серии PC тип PCE
Двигатель. Асинхронный однофазный или трёхфазный, двуполярный, полностью закрытого типа с воздушной вентиляцией. На однофазные модели устанавливается термозащитный прерыватель. Класс обмотки - F. Степень защиты - IP65 в соответствии с CEI EN 60529.
Двухступенчатый-редуктор. Первая часть - червячная передача, корпус выполнена из литого под давлением алюминиевого сплава, вторая - 3 планетарные передачи, корпус выполнен из стали. Твердость бронзового зубчатого венца - 120÷160 HB, материал - бронза "Каро". Закаленный стальной червях с отшлифованным спиральным профилем зуба установлен в шариковые или роликовые подшипники. Уплотнительные манжеты сделаны из специальной резины для работы при высоких температурах. Специальная смазка с длительным сроком службы. 9 передаточных чисел в диапазоне от 33,25 до 475. Максимальный крутящий момент 90 Нм. Типы корпуса - B3 и B5 (B5/S - фланец слева, B5/D - фланец справа).

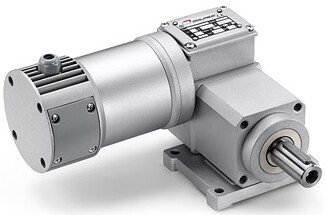

Двухступенчатый мотор-редуктор Mini Motor серии PC тип PCCE
Двигатель. Постоянного тока с постоянными магнитами, полностью закрытый без внешней вентиляции. Класс обмотки - F. Питание 12 или 24 В пост. тока. Макс. потребляемая мощность - 230 Вт. Степень защиты - IP65 в соответствии с CEI EN 60529.
Редуктор. Первая часть - червячная передача, корпус выполнен из литого под давлением алюминиевого сплава, вторая - три внутренние планетарные передачи, корпус выполнен из стали. Твердость бронзового зубчатого венца - 120÷160 HB, материал - бронза "Каро". Закаленный стальной червях с отшлифованным спиральным профилем зуба установлен в шариковые или роликовые подшипники. Уплотнительные манжеты сделаны из специальной резины для работы при высоких температурах. Специальная смазка с длительным сроком службы. 9 передаточных чисел в диапазоне от 33.25 до 475. Максимальный крутящий момент - 81 Нм. Типы корпуса - B3 и B5 (B5/S - фланец слева, B5/D - фланец справа).
