Соосные мотор-редукторы серии AC
Соосные редукторы Mini Motor с зубчатым зацеплением серии AC представлены в четырех типах: AC, ACC, ACE, ACCE. Могут комплектоваться двигателями 12 или 24 В пост. тока, однофазными или трехфазными двигателями. Класс защиты двигателей - IP65.

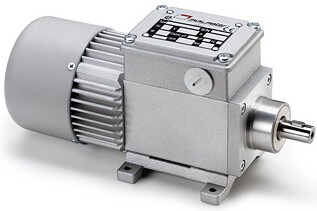

Соосный мотор-редуктор с зубчатым редуктором тип AC
Двигатель. Однофазный или трёхфазный двигатели серии AM с 2 или 4 полюсами с воздушной вентиляцией. На однофазные модели устанавливается термозащитный прерыватель. Класс обмотки - F. Степень защиты IP65 в соответствии с CEI EN 60529.
Редуктор. Корпус выполнен из литого под давлением алюминиевого сплава. Зубчатые колеса и шестерни, валы прошли закалку. В качестве опоры валов используются роликовые подшипники. Система смазки редуктора обеспечивает его долгий срок службы. Уплотнительные кольца сделаны из специальной резины, что обеспечивает работу при высоких температурах. 15 передаточных чисел в диапазоне от 7,4 до 441,9. Номинальный крутящий момент - 5 Нм.

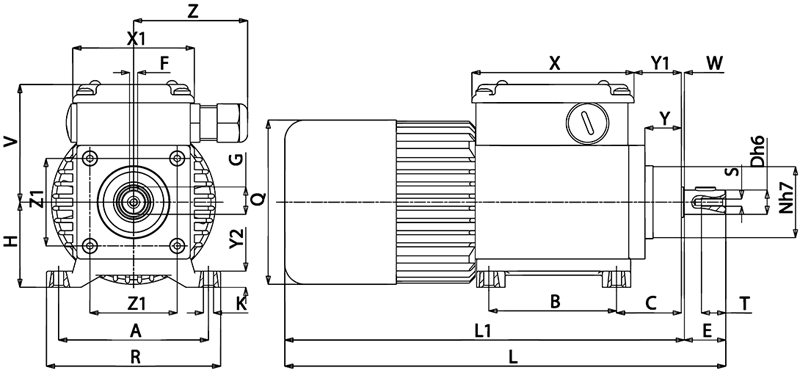

Габаритные размеры B3

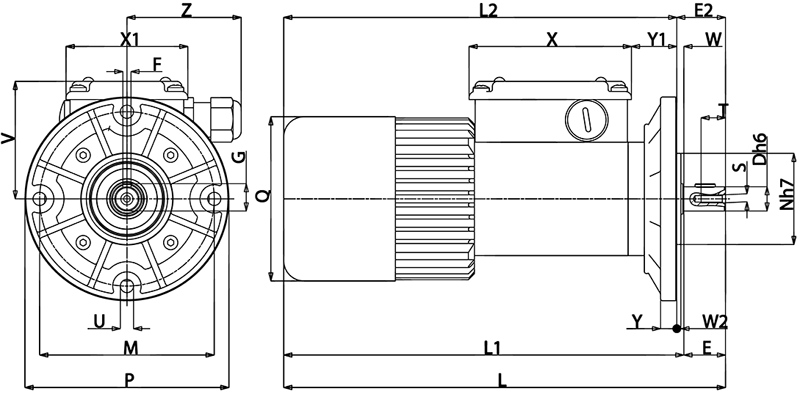

Габаритные размеры B5

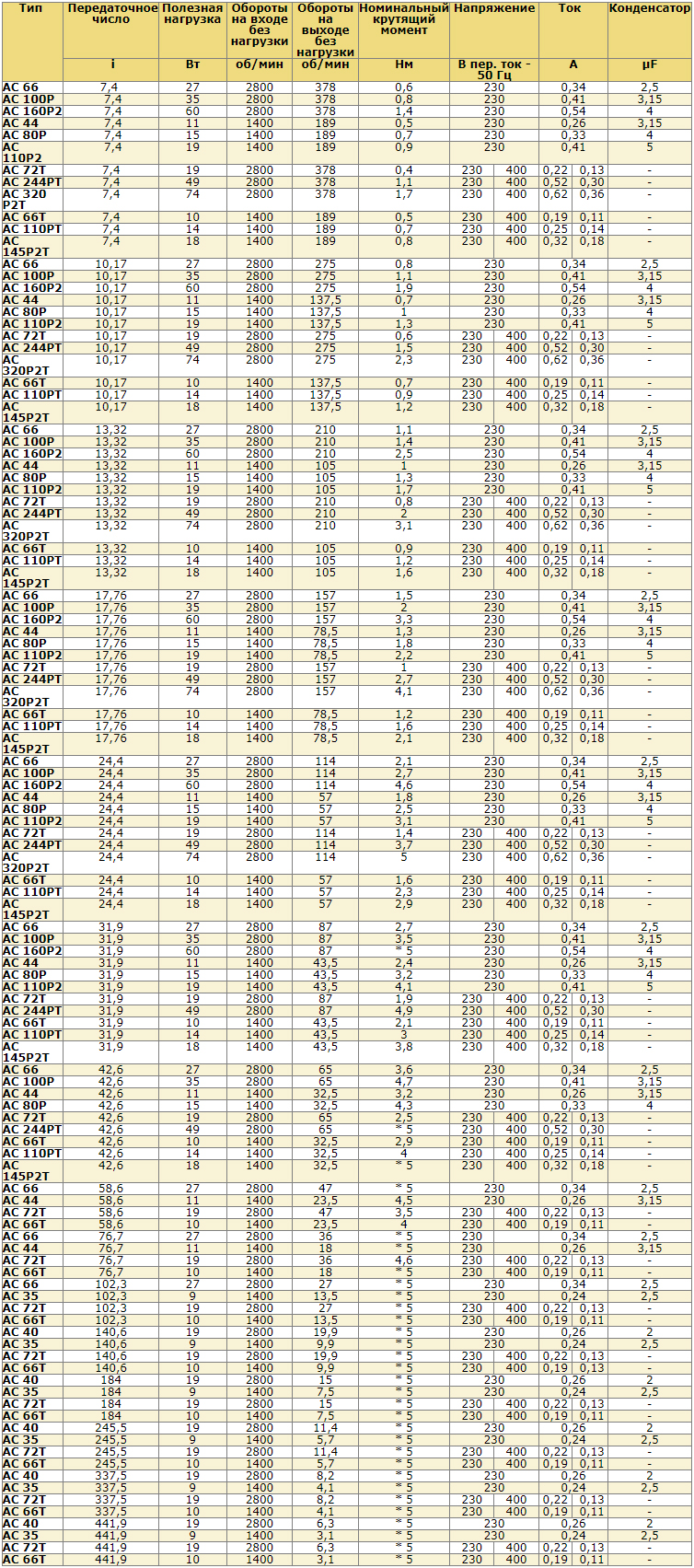

Технические характеристики соосных мотор-редукторов с зубчатым редуктором тип AC: AC 66, AC 100P, AC 160P2, AC 44, AC 80P, AC 110P2, AC 72T, AC 244PT, AC 320 P2T, AC 66T, AC 110PT, AC 145P2T, AC 66, AC 100P, AC 160P2, AC 44, AC 80P, AC 110P2, AC 72T, AC 244PT, AC 320P2T, AC 66T, AC 110PT, AC 145P2T, AC 66, AC 100P, AC 160P2, AC 44, AC 80P, AC 110P2, AC 72T, AC 244PT, AC 320P2T, AC 66T, AC 110PT, AC 145P2T, AC 66, AC 100P, AC 160P2, AC 44, AC 80P, AC 110P2, AC 72T, AC 244PT, AC 320P2T, AC 66T, AC 110PT, AC 145P2T, AC 66, AC 100P, AC 160P2, AC 44, AC 80P, AC 110P2, AC 72T, AC 244PT, AC 320P2T, AC 66T, AC 110PT, AC 145P2T, AC 66, AC 100P, AC 160P2, AC 44, AC 80P, AC 110P2, AC 72T, AC 244PT, AC 66T, AC 110PT, AC 145P2T, AC 66, AC 100P, AC 44, AC 80P, AC 72T, AC 244PT, AC 66T, AC 110PT, AC 145P2T, AC 66, AC 44, AC 72T, AC 66T, AC 66, AC 44, AC 72T, AC 66T, AC 66, AC 35, AC 72T, AC 66T, AC 40, AC 35, AC 72T, AC 66T, AC 40, AC 35, AC 72T, AC 66T, AC 40, AC 35, AC 72T, AC 66T, AC 40, AC 35, AC 72T, AC 66T, AC 40, AC 35, AC 72T, AC 66T
* - ни при каких обстоятельствах значение крутящего момента не может быть превышено, для более высоких передаточных чисел мощность двигателя значительно больше, чем пропускная способность редуктора.
Соосный мотор-редуктор с зубчатым редуктором тип ACC
Двигатель. Постоянного тока с постоянными магнитами, с внешней вентиляцией. Класс обмотки - F. Питание 12 или 24 В пост. тока. Потребляемая мощность 65 Вт. Степень защиты IP65 в соответствии с CEI EN 60529.
Редуктор. Корпус выполнен из литого под давлением алюминиевого сплава. Зубчатые колеса и шестерни, валы прошли закалку. В качестве опоры валов используются роликовые подшипники. Система смазки редуктора обеспечивает его долгий срок службы. Уплотнительные кольца сделаны из специальной резины, что обеспечивает работу при высоких температурах. 15 передаточных чисел в диапазоне от 7,4 до 441,9. Номинальный крутящий момент - 5 Нм.
Габаритные размеры B3
Габаритные размеры B5

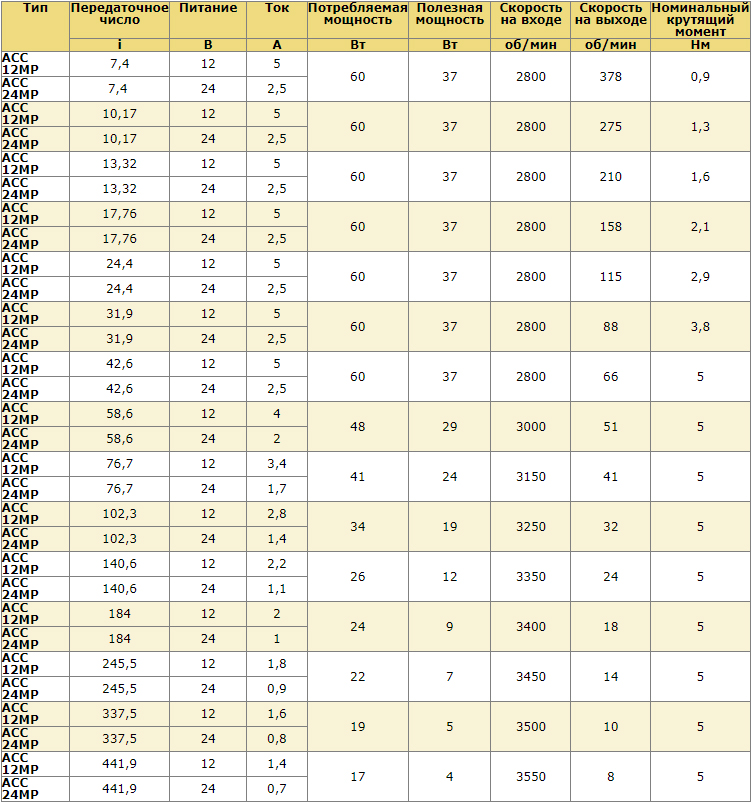

Технические характеристики соосных мотор-редукторов с зубчатым редуктором тип ACC: ACC 12MP, ACC 24MP, ACC 12MP, ACC 24MP, ACC 12MP, ACC 24MP, ACC 12MP, ACC 24MP, ACC 12MP, ACC 24MP, ACC 12MP, ACC 24MP, ACC 12MP, ACC 24MP, ACC 12MP, ACC 24MP, ACC 12MP, ACC 24MP, ACC 12MP, ACC 24MP, ACC 12MP, ACC 24MP, ACC 12MP, ACC 24MP, ACC 12MP , ACC 24MP, ACC 12MP, ACC 24MP, ACC 12MP, ACC 24MP

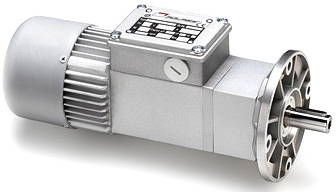

Соосный мотор-редуктор с планетарным зубчатым редуктором тип ACE
Двигатель. Однофазный или трёхфазный двигатели серии AM с 2 или 4 полюсами с воздушной вентиляцией. На однофазные модели устанавливается термозащитный прерыватель. Класс обмотки - F. Степень защиты - IP65 в соответствии с CEI EN 60529.
Редуктор. Первая часть корпуса выполнена из литого под давлением алюминиевого сплава, вторая - из стали. Зубчатые колеса и шестерни, валы прошли закалку. В качестве опоры валов используются роликовые подшипники. Система смазки редуктора обеспечивает его долгий срок службы. Уплотнительные кольца сделаны из специальной резины, что обеспечивает работу при высоких температурах. 15 передаточных чисел в диапазоне от 37 до 2209,5. Номинальный крутящий момент - 23,5 Нм.
Габаритные размеры B3

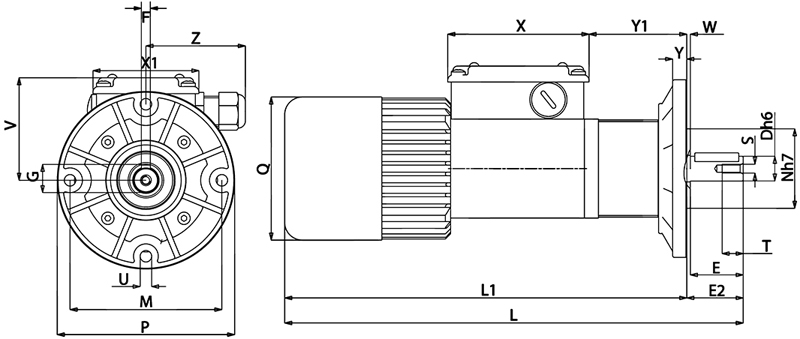

Габаритные размеры B5

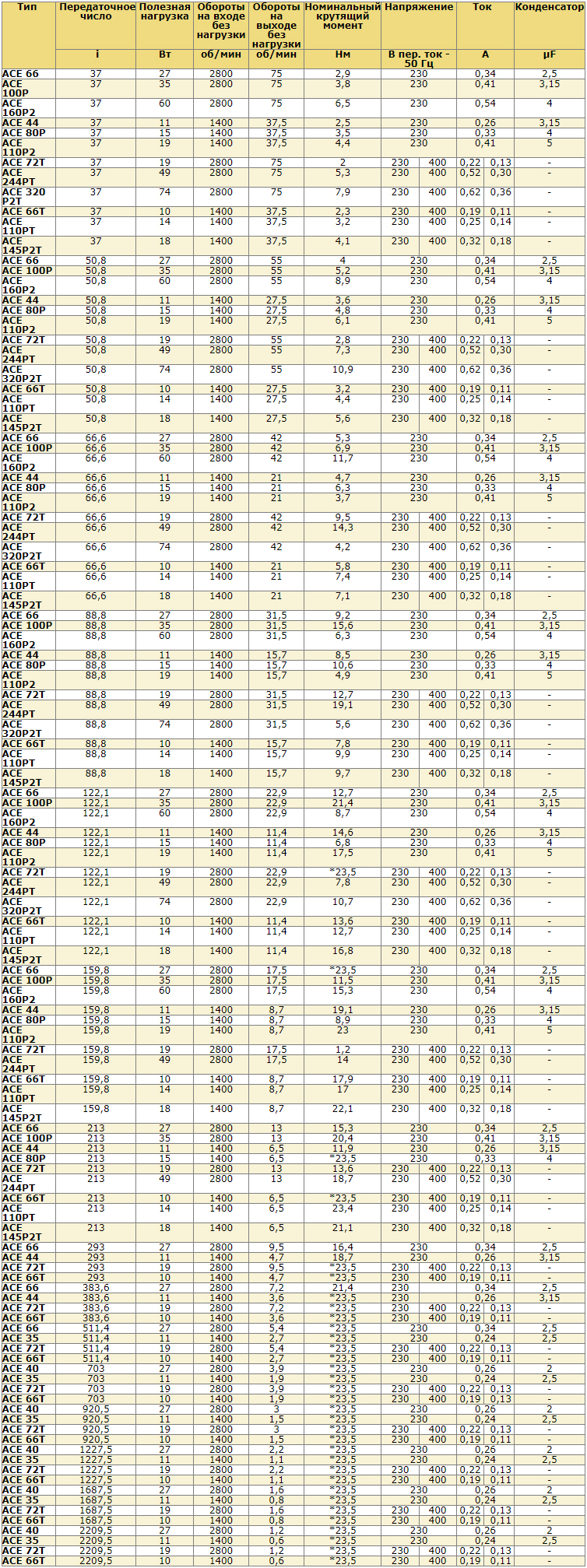

Технические характеристики соосных мотор-редукторов с планетарным зубчатым редуктором тип ACE: ACE 66, ACE 100P, ACE 160P2, ACE 44, ACE 80P, ACE 110P2 , ACE 72T, ACE 244PT, ACE 320 P2T, ACE 66T, ACE 110PT, ACE 145P2T, ACE 66, ACE 100P, ACE 160P2, ACE 44, ACE 80P, ACE 110P2, ACE 72T, ACE 244PT, ACE 320P2T, ACE 66T, ACE 110PT, ACE 145P2T, ACE 66, ACE 100P, ACE 160P2, ACE 44, ACE 80P, ACE 110P2, ACE 72T, ACE 244PT, ACE 320P2T, ACE 66T, ACE 110PT, ACE 145P2T, ACE 66, ACE 100P, ACE 160P2, ACE 44, ACE 80P, ACE 110P2, ACE 72T, ACE 244PT, ACE 320P2T, ACE 66T, ACE 110PT, ACE 145P2T, ACE 66, ACE 100P, ACE 160P2, ACE 44, ACE 80P, ACE 110P2, ACE 72T, ACE 244PT, ACE 320P2T, ACE 66T, ACE 110PT, ACE 145P2T, ACE 66, ACE 100P, ACE 160P2, ACE 44, ACE 80P, ACE 110P2, ACE 72T, ACE 244PT, ACE 66T, ACE 110PT, ACE 145P2T, ACE 66, ACE 100P, ACE 44, ACE 80P, ACE 72T, ACE 244PT, ACE 66T, ACE 110PT, ACE 145P2T, ACE 66, ACE 44, ACE 72T, ACE 66T, ACE 66, ACE 44, ACE 72T, ACE 66T, ACE 66, ACE 35, ACE 72T, ACE 66T, ACE 40, ACE 35, ACE 72T, ACE 66T, ACE 40, ACE 35, ACE 72T, ACE 66T, ACE 40, ACE 35, ACE 72T, ACE 66T, ACE 40, ACE 35, ACE 72T, ACE 66T, ACE 40, ACE 35, ACE 72T, ACE 66T
Соосный мотор-редуктор с планетарным зубчатым редуктором тип ACCE
Двигатель. Постоянного тока с постоянными магнитами, с внешней вентиляцией. Класс обмотки - F. Питание 12 или 24 В пост. тока. Потребляемая мощность 65 Вт. Степень защиты - IP65 в соответствии с CEI EN 60529.
Редуктор. Первая часть корпуса выполнена из литого под давлением алюминиевого сплава, вторая - из стали. Зубчатые колеса и шестерни, валы прошли закалку. В качестве опоры валов используются роликовые подшипники. Система смазки редуктора обеспечивает его долгий срок службы. Уплотнительные кольца сделаны из специальной резины, что обеспечивает работу при высоких температурах. 15 передаточных чисел в диапазоне от 37 до 2209,5. Номинальный крутящий момент - 23,5 Нм.
Габаритные размеры B3
Габаритные размеры B5

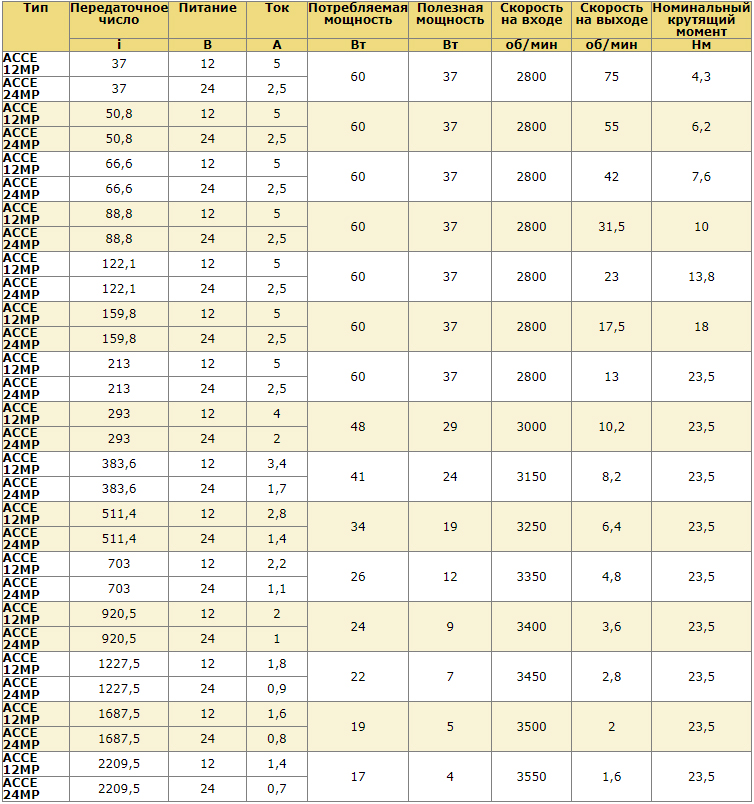

Технические характеристики соосных мотор-редукторов с планетарным зубчатым редуктором тип ACCE: ACCE 12MP, ACCE 24MP, ACCE 12MP, ACCE 24MP, ACCE 12MP, ACCE 24MP, ACCE 12MP, ACCE 24MP, ACCE 12MP, ACCE 24MP, ACCE 12MP, ACCE 24MP, ACCE 12MP, ACCE 24MP, ACCE 12MP, ACCE 24MP, ACCE 12MP, ACCE 24MP, ACCE 12MP, ACCE 24MP, ACCE 12MP, ACCE 24MP, ACCE 12MP, ACCE 24MP, ACCE 12MP, ACCE 24MP, ACCE 12MP, ACCE 24MP, ACCE 12MP, ACCE 24MP
