Мотор-редукторы серии XC
Двигатель. Асинхронный трехфазный, дву- или чертырехполярный, с внешней вентиляцией. Класс обмотки - F. Степень защиты IP65 в соответствии с CEI EN 60529.
Редуктор. Корпус выполнен из литого под давлением алюминиевого сплава. Межосевое расстояние - 38 мм. Материал зубчатого венца - бронза "Каро", твёрдость по Шору - 120÷160 HB. Закаленный стальной червях с отшлифованным спиральным профилем зуба установлен в шариковые или роликовые подшипники. Уплотнительные манжеты сделаны из специальной резины для работы при высоких температурах. Специальная смазка с длительным сроком службы. 5 передаточных чисел в диапазоне от 5 до 100. Максимальный крутящий момент - 35 Нм. Типы корпуса - B3 и B5 (B5/S - фланец слева, B5/D - фланец справа).

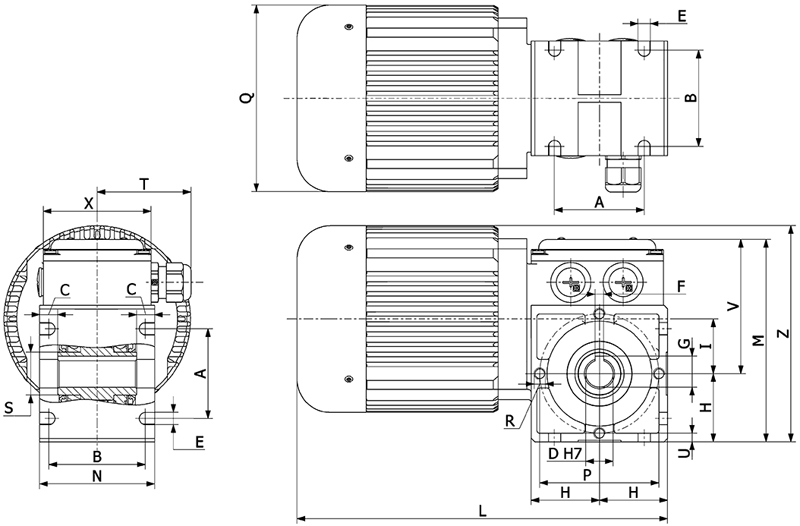

Габаритные размеры B3
| Тип | A | B | C | D | E | F | G | H | I | L | M | N | P | Q | R | S | T | U | V | X | Z | Вес, кг |
| XC...H5... | 62.5 | 67 | 12.5 | 19 | 8.5 | 6 | 21.8 | 47.5 | 38 | 258 | 141 | 80 | 83 | 130 | M8 | 30 | 65.3 | 6 | 93.5 | 75 | 150.5 | 7.20 |
| XC...H6... | 62.5 | 67 | 12.5 | 19 | 8.5 | 6 | 21.8 | 47.5 | 38 | 273 | 141 | 80 | 83 | 130 | M8 | 30 | 65.3 | 6 | 93.5 | 75 | 150.5 | 7.44 |
| XC...H7... | 62.5 | 67 | 12.5 | 19 | 8.5 | 6 | 21.8 | 47.5 | 38 | 288 | 141 | 80 | 83 | 130 | M8 | 30 | 65.3 | 6 | 93.5 | 75 | 150.4 | 7.76 |

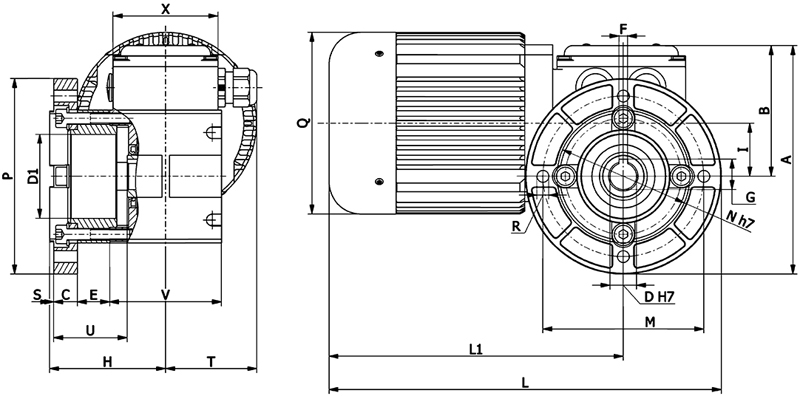

Габаритные размеры B5
| Тип | A | B | C | D | D1 | E | F | G | H | I | L | L1 | M | N | P | Q | R | S | T | U | V | X | Вес, кг |
| XC...H5... | 163.5 | 93.5 | 17 | 19 | 60 | 23 | 6 | 21.8 | 83 | 38 | 280.5 | 210.5 | 115 | 95 | 140 | 130 | 8.5 | 3 | 65.3 | 52.5 | 80 | 75 | 8.00 |
| XC...H6... | 163.5 | 93.5 | 17 | 19 | 60 | 23 | 6 | 21.8 | 83 | 38 | 295.5 | 225.5 | 115 | 95 | 140 | 130 | 8.5 | 3 | 65.3 | 52.5 | 80 | 75 | 8.24 |
| XC...H7... | 163.5 | 93.5 | 17 | 19 | 60 | 23 | 6 | 21.8 | 83 | 38 | 310.5 | 240.5 | 115 | 95 | 140 | 130 | 8.5 | 3 | 65.3 | 52.5 | 80 | 75 | 8.56 |
