Шаговые электродвигатели серии FL35ST
Двухфазные гибридные шаговые двигатели серии FL35ST применяются в аналитическом и медицинском оборудовании - анализаторы жидкости тела, системы диагностики сердца, инфузионные насосы, насосы для поставки пищевых веществ, биохимические анализаторы, анализаторы клеток крови и т.д. Также могут быть использованы в факсимильных аппаратах, принтерах, копировальных машинах, лотках подачи и сортировки бумаги. Отличаются малыми размерами, высокой точностью и высокой стабильностью.
Модельный ряд серии FL35ST
| Модель | Номинальное напряжение, В | Ток на фазу, А | Сопротивление на фазу, Ом | Индуктивность на фазу, мГн | Удерживающий момент, кг х см | Количество выводов | Момент инерции ротора, кг х м2 | Вес, кг | Длина, мм |
| FL35ST36-1004A | 2.7 | 1.0 | 2.7 | 4.3 | 1.4 | 4 | 14.0×10-7 | 0.18 | 36 |
Основные технические характеристики серии FL35ST
| Параметр | Спецификация |
| Угловой шаг | 1.8° |
| Погрешность углового шага | ±5% (полный шаг, без нагрузки) |
| Погрешность сопротивления обмоток двигателя | ±10% |
| Погрешность индуктивности | ±20% |
| Температура нагрева двигателя | 80°C макс. (рабочий ток, 2 фазы) |
| Рабочая температура | -20°C ~ +50°C |
| Сопротивление изоляции | 100 MОм мин., 500 В постоянного тока |
| Диэлектрическая прочность | 500 В переменного тока в течение минуты |
| Радиальный люфт вала двигателя | 0.02 мм. макс. (при нагрузке 450 гр.) |
| Осевой люфт вала двигателя | 0.08 мм. макс. (при нагрузке 450 гр.) |
| Допустимая радиальная нагрузка на вал | 28 Н макс. (20 мм. от фланца) |
| Допустимая осевая нагрузка на вал | 10 Н макс. |
| Крутящий момент | 0.7 ~ 1.4 кг×см |
| Ток фазы двигателя | 0.28 ~ 1.0 А |
Информация для заказа серии FL35ST
| FL | 35 | ST | 36 | - 100 | 4 | A |
| FL - шаговый двигатель | Размер фланца двигателя | Тип двигателя | Длина корпуса двигателя | Ток на фазу | Кол-во выводов | Тип вала двигателя |
35 35 мм | ST гибридный шаговый | 36 36 мм | 100 1 А | 4 4 вывода | A одиночный |

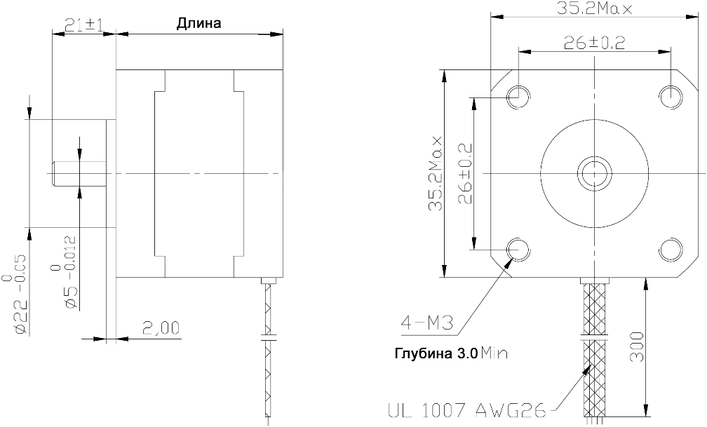

Габаритные размеры серии FL35ST

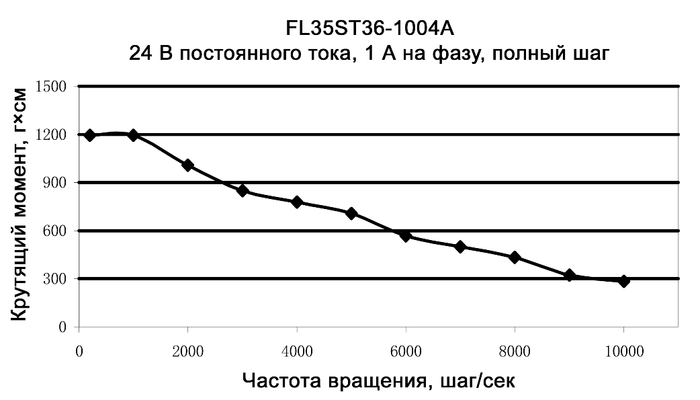

Нагрузочные характеристики серии FL35ST

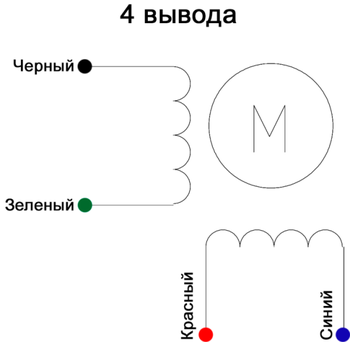

Электрическая схема соединения
