Шаговые электродвигатели серии FL863P
Трехфазные гибридные шаговые двигатели серии FL863P применяются в области автоматизации производства (станки с ЧПУ, машины для алмазной резки, отрезные станки), медицинской промышленности (машины для печати на фармацевтических ампулах), области научных исследований (ультразвуковое оборудование), а также в устройствах слежения, бытовой технике, оборудовании для солнечной энергетики. Отличаются высоким крутящим моментом, высокой точностью, стабильностью при высоких скоростях.
Модельный ряд серии FL863P
| Модель | Номинальное напряжение, В | Ток на фазу, А | Сопротивление на фазу, Ом | Индуктивность на фазу, мГн | Удерживающий момент, кг х см | Количество выводов | Момент инерции ротора, кг х м2 | Фиксирующий момент, г×см | Вес, кг | Длина, мм |
| FL863P67-01AW | 325 | 1.75 | 4.25 | 11.0 | 2.0 | 6 | 1120×10-7 | 2.0 | 1.65 | 67 |
| FL863P97-02AW | 40 | 5.8 | 0.97 | 3.2 | 4.52 | 6 | 2200×10-7 | 4.0 | 2.70 | 97 |
| FL863P127-02AW | 40 | 5.2 | 1.8 | 8.0 | 6.78 | 6 | 3300×10-7 | 6.0 | 3.80 | 127 |
Основные технические характеристики серии FL863P
| Параметр | Спецификация |
| Угловой шаг | 1.2° |
| Погрешность углового шага | ±5% (полный шаг, без нагрузки) |
| Погрешность сопротивления обмоток двигателя | ±10% |
| Погрешность индуктивности | ±20% |
| Температура нагрева двигателя | 80°C макс. (рабочий ток, 2 фазы) |
| Рабочая температура | -20°C ~ +50°C |
| Сопротивление изоляции | 100 MОм мин., 500 В постоянного тока |
| Диэлектрическая прочность | 500 В переменного тока в течение минуты |
| Радиальный люфт вала двигателя | 0.02 мм. макс. (при нагрузке 450 гр.) |
| Осевой люфт вала двигателя | 0.08 мм. макс. (при нагрузке 450 гр.) |
| Допустимая радиальная нагрузка на вал | 220 Н макс. (20 мм. от фланца) |
| Допустимая осевая нагрузка на вал | 60 Н макс. |
| Крутящий момент | 2.0 ~ 6.78 Н×м |
| Ток фазы двигателя | 1.75 ~ 5.8 А |
Информация для заказа серии FL863P
| FL | 86 | 3P | 67 | - 01 | AW |
| FL - шаговый двигатель | Размер фланца двигателя | Тип двигателя | Длина корпуса двигателя | Номинальное напряжение питания | Тип вала двигателя |
86 86 мм | 3P трехфазный гибридный | 67 67 мм 97 97 мм 127 127 мм | 01 высоковольтный двигатель 02 низковольтный двигатель | AW одиночный |
Габаритные размеры серии FL863P
Нагрузочные характеристики серии FL863P

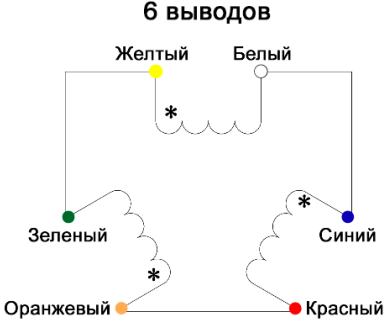

Электрическая схема соединения
