Шаговые электродвигатели серии FL42STH-M
Гибридные шаговые двигатели серии FL42STH-M применяются в медицинском и научно-исследовательском оборудовании (анализаторы клеток крови, устройства подачи растворов, биохимические анализаторы), а также в маркировальных машинах, банкоматах и светотехническом оборудовании. Отличаются высоким выходным крутящим моментом, высоким разрешением, высокоточным позиционированием, низким уровнем вибрации.
Модельный ряд серии FL42STH-M
| Модель | Номинальное напряжение, В | Ток на фазу, А | Сопротивление на фазу, Ом | Индуктивность на фазу, мГн | Удерживающий момент, кг х см | Количество выводов | Момент инерции ротора, кг х м2 | Фиксирующий момент, г×см | Вес, кг | Длина, мм |
| FL42STH33-0956MA | 4.0 | 0.95 | 4.2 | 4.0 | 1.58 | 6 | 35.0×10-7 | 200 | 0.22 | 33 |
| FL42STH33-1334MA | 2.8 | 1.33 | 2.1 | 4.2 | 2.2 | 4 | 35.0×10-7 | 200 | 0.22 | 33 |
| FL42STH38-1206MA | 4.0 | 1.2 | 3.3 | 3.4 | 2.59 | 6 | 54.0×10-7 | 220 | 0.28 | 40 |
| FL42STH38-1684MA | 2.8 | 1.68 | 1.65 | 3.2 | 3.3 | 4 | 54.0×10-7 | 220 | 0.28 | 40 |
| FL42STH47-1206MA | 4.0 | 1.2 | 3.3 | 4.0 | 3.17 | 6 | 68.0×10-7 | 250 | 0.22 | 33 |
| FL42STH47-1684MA | 2.8 | 1.68 | 1.65 | 4.1 | 4.4 | 4 | 68.0×10-7 | 250 | 0.35 | 48 |
Основные технические характеристики серии FL42STH-M
| Параметр | Спецификация |
| Угловой шаг | 0.9° |
| Погрешность углового шага | ±5% (полный шаг, без нагрузки) |
| Погрешность сопротивления обмоток двигателя | ±10% |
| Погрешность индуктивности | ±20% |
| Температура нагрева двигателя | 80°C макс. (рабочий ток, 2 фазы) |
| Рабочая температура | -20°C ~ +50°C |
| Сопротивление изоляции | 100 MОм мин., 500 В постоянного тока |
| Диэлектрическая прочность | 500 В переменного тока в течение минуты |
| Радиальный люфт вала двигателя | 0.02 мм. макс. (при нагрузке 450 гр.) |
| Осевой люфт вала двигателя | 0.08 мм. макс. (при нагрузке 450 гр.) |
| Допустимая радиальная нагрузка на вал | 28 Н макс. (20 мм. от фланца) |
| Допустимая осевая нагрузка на вал | 10 Н макс. |
| Крутящий момент | 1.58 ~ 4.4 кг×см |
| Ток фазы двигателя | 0.31 ~ 1.68 А |
Информация для заказа серии FL42STH-M
| FL | 42 | STH | 33 | - 095 | 6 | A |
| FL - шаговый двигатель | Размер фланца двигателя | Тип двигателя | Длина корпуса двигателя | Ток на фазу | Кол-во выводов | Тип вала двигателя |
42 42 мм | STH с высоким крутящим моментом | 33 33 мм 38 38 мм 47 47 мм | 095 0.95 А 120 1.2 А 133 1.33 А 168 1.68 А | 4 4 вывода 6 6 выводов | A одиночный |
Габаритные размеры серии FL42STH-M
Нагрузочные характеристики серии FL42STH-M

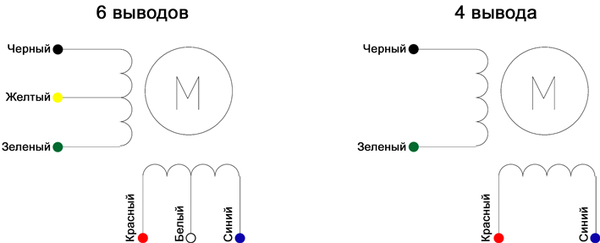

Электрическая схема соединения
