Коаксиальные мотор-редукторы серии ACF (IP67)
Двигатель. Асинхронный трехфазный, двуполярный (по запросу четыреполярный), полностью закрыт. Установлен тепловой предохранитель. Класс обмотки H в соответствии с VDE0530. Степень защиты - IP67 в соответствии с DIN 40050.
Редуктор. Корпус выполнен из литого под давлением алюминиевого сплава. Поверхностно-закаленные и закаленные зубчатые пары с валами установлены в шариковые или роликовые подшипники, выходной вал из нержавеющей стали устанавливается по запросу клиента. Уплотнительные манжеты сделаны из специальной белой резины для работы при высоких температурах. Специальная смазка с длительным сроком службы (не токсичная). 15 передаточных чисел в диапазоне от 7,4 до 441,9. Максимальный крутящий момент - от 0,8 до 5 Нм. Типы корпуса - B3 и B5.

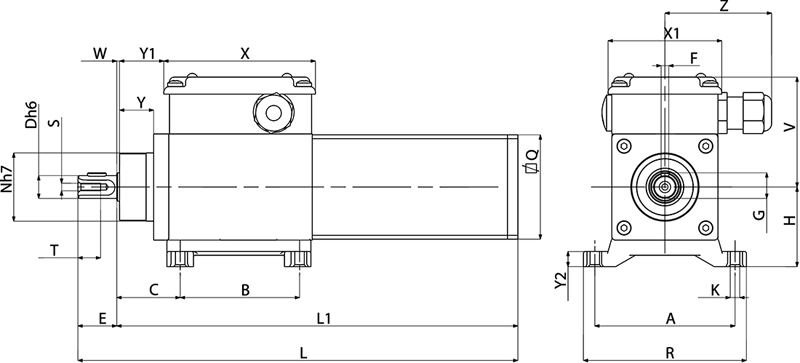

Габаритные размеры B3
| Тип | A | B | C | D | E | F | G | H | K | L | L1 | N | Q | R | S | T | V | X | X1 | Y | Y1 | Y2 | W | Z | Вес, кг |
| ACF2T2 | 74 | 63 | 33.5 | 12 | 20.5 | 4 | 13.6 | 43 | 5 | 232,5 | 212 | 36 | 55 | 86 | M4 | 12 | 60 | 80 | 60 | 18 | 25 | 8 | 2 | 57 | 2,400 |

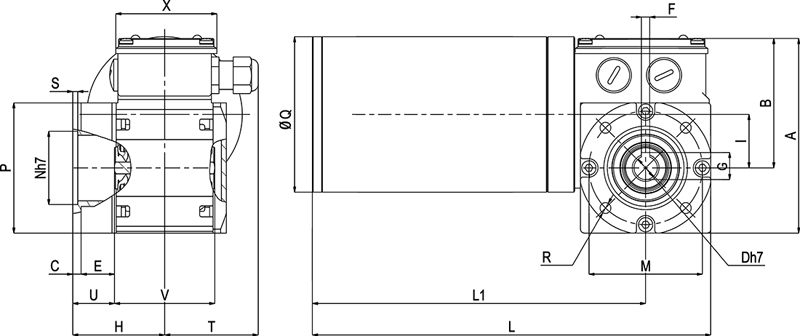

Габаритные размеры B5
| Тип | D | E | E2 | F | G | L | L1 | L2 | M | N | P | Q | S | T | U | V | X | X1 | Y | Y1 | W | W2 | Z | Вес, кг |
| ACF2T2 | 12 | 20.5 | 24 | 4 | 13.6 | 232,5 | 212 | 208 | 86 | 45 | 100 | 55 | M4 | 12 | 6.5 | 60 | 80 | 80 | 8 | 23 | 3.5 | 2 | 57 | 5,600 |
