Шаговые электродвигатели серии FL573P
Трехфазные гибридные шаговые двигатели серии FL573P применяются в области автоматизации производства (полупроводниковое контрольное оборудование), медицинской промышленности (гематологические анализаторы), а также в лазерных установках, маркировальных машинах, струйных принтерах, винтовых насосах, банкоматах. Отличаются высокой точностью, отсутствием вибрации на низких частотах, высоким крутящим моментом на высоких частотах, бесперебойностью.
Модельный ряд серии FL573P
| Модель | Номинальное напряжение, В | Ток на фазу, А | Сопротивление на фазу, Ом | Индуктивность на фазу, мГн | Удерживающий момент, кг х см | Количество выводов | Момент инерции ротора, кг х м2 | Фиксирующий момент, г×см | Вес, кг | Длина, мм |
| FL573P42-5206A | 6.76 | 5.2 | 1.3 | 1.4 | 0.45 | 6 | 110×10-7 | 2.1 | 0.45 | 42 |
| FL573P56-5606A | 4.0 | 5.6 | 0.7 | 1.7 | 0.90 | 6 | 300×10-7 | 4.0 | 0.75 | 56 |
| FL573P79-5806A | 6.0 | 5.8 | 1.05 | 2.4 | 1.50 | 6 | 480×10-7 | 6.8 | 1.10 | 79 |
Основные технические характеристики серии FL573P
| Параметр | Спецификация |
| Угловой шаг | 1.2° |
| Погрешность углового шага | ±5% (полный шаг, без нагрузки) |
| Погрешность сопротивления обмоток двигателя | ±10% |
| Погрешность индуктивности | ±20% |
| Температура нагрева двигателя | 80°C макс. (рабочий ток, 2 фазы) |
| Рабочая температура | -20°C ~ +50°C |
| Сопротивление изоляции | 100 MОм мин., 500 В постоянного тока |
| Диэлектрическая прочность | 500 В переменного тока в течение минуты |
| Радиальный люфт вала двигателя | 0.02 мм. макс. (при нагрузке 450 гр.) |
| Осевой люфт вала двигателя | 0.08 мм. макс. (при нагрузке 450 гр.) |
| Допустимая радиальная нагрузка на вал | 75 Н макс. (20 мм. от фланца) |
| Допустимая осевая нагрузка на вал | 15 Н макс. |
| Крутящий момент | 0.45 ~ 1.50 Н×м |
| Ток фазы двигателя | 5.2 ~ 5.8 А |
Информация для заказа серии FL573P
| FL | 57 | 3P | 42 | - 520 | 6 | A |
| FL - шаговый двигатель | Размер фланца двигателя | Тип двигателя | Длина корпуса двигателя | Ток на фазу | Кол-во выводов | Тип вала двигателя |
57 57 мм | 3P трехфазный гибридный | 42 42 мм 56 56 мм 79 79 мм | 520 5.2 A 560 5.6 A 580 5.8 А | 6 6 выводов | A одиночный |
Габаритные размеры серии FL573P

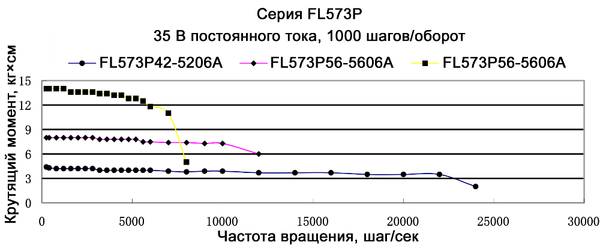

Нагрузочные характеристики серии FL573P

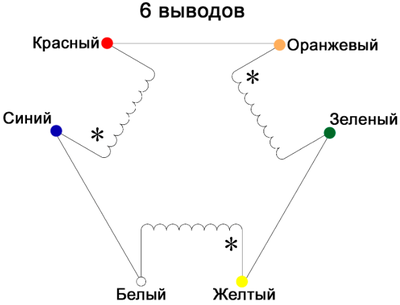

Электрическая схема соединения
