Мотор-редукторы серии MCF (IP67)
Двигатель. Асинхронный трехфазный, двухполярный, полностью закрыт. Установлен тепловой предохранитель. Класс обмотки - H в соответствии с VDE0530. Степень защиты - IP67 в соответствии с DIN 40050.
Редуктор. Корпус выполнен из литого под давлением алюминиевого сплава. Межосевое расстояние от 26 до 32 мм. Зубчатое колесо изготовлено из бронзы с твёрдостью 110 HB. Закаленный стальной червях с отшлифованным спиральным профилем зуба установлен в шариковые или роликовые подшипники. Выходной вал из нержавеющей стали - по запросу клиента. Уплотнительные манжеты сделаны из специальной белой резины для работы при высоких температурах. Специальная смазка с длительным сроком службы. Максимальный крутящий момент - от 0,8 до 5 Нм. Типы корпуса - B3 и B5 (B5/S - фланец слева, B5/D - фланец справа).

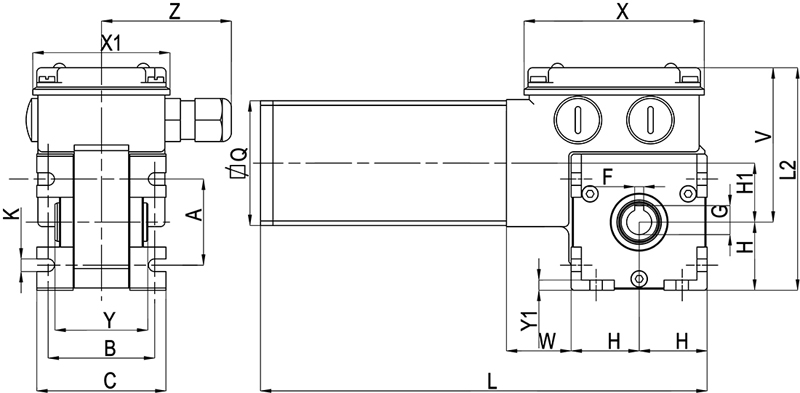

Габаритные размеры B3
| Тип | A | B | C | D | F | G | H | H1 | K | L | L2 | Q | V | X | X1 | Y | Y1 | W | Z | Вес, кг |
| MCF2T2 | 38 | 47 | 58 | 11 | 46 | 12.8 | 30 | 26 | 5.5 | 197 | 99 | 55130 | 69 | 80 | 60 | 41 | 6 | 28 | 56 | 2.2 |
Габаритные размеры B5
| Тип | D | F | G | H | H1 | L | L1 | M | N | P | Q | U | V | X | X1 | Y | Y1 | W | Z | Z | Вес, кг |
| MCF2T2 | 163.5 | 93.5 | 17 | 19 | 60 | 23 | 6 | 21.8 | 83 | 38 | 280.5 | 210.5 | 115 | 95 | 140 | 130 | 8.5 | 3 | 65.3 | 52.5 | 2.4 |
