Шаговые электродвигатели серии FL39ST
Гибридные шаговые двигатели серии FL39ST применяются в области научных исследований (спектрометры, хроматографы), текстильной промышленности (устройство намотки шпульки), медицинском оборудовании (гуморальные анализаторы), устройствах видеонаблюдения и сигнализирования, и т.д. Отличаются высокой точностью, стабильностью работы и низкой инерцией.
Модельный ряд серии FL39ST
| Модель | Номинальное напряжение, В | Ток на фазу, А | Сопротивление на фазу, Ом | Индуктивность на фазу, мГн | Удерживающий момент, кг х см | Количество выводов | Момент инерции ротора, кг х м2 | Фиксирующий момент, г×см | Вес, кг | Длина, мм |
| FL39ST20-0506A | 6.5 | 0.5 | 13 | 7.5 | 0.8 | 6 | 11.0×10-7 | 50 | 0.12 | 20 |
| FL39ST38-0806A | 6.0 | 0.8 | 7.5 | 6.0 | 2.0 | 6 | 24.0×10-7 | 180 | 0.20 | 38 |
Основные технические характеристики серии FL39ST
| Параметр | Спецификация |
| Угловой шаг | 1.8° |
| Погрешность углового шага | ±5% (полный шаг, без нагрузки) |
| Погрешность сопротивления обмоток двигателя | ±10% |
| Погрешность индуктивности | ±20% |
| Температура нагрева двигателя | 80°C макс. (рабочий ток, 2 фазы) |
| Рабочая температура | -20°C ~ +50°C |
| Сопротивление изоляции | 100 MОм мин., 500 В постоянного тока |
| Диэлектрическая прочность | 500 В переменного тока в течение минуты |
| Радиальный люфт вала двигателя | 0.02 мм. макс. (при нагрузке 450 гр.) |
| Осевой люфт вала двигателя | 0.08 мм. макс. (при нагрузке 450 гр.) |
| Допустимая радиальная нагрузка на вал | 28 Н макс. (20 мм. от фланца) |
| Допустимая осевая нагрузка на вал | 10 Н макс. |
| Крутящий момент | 0.65 ~ 2.9 кг×см |
| Ток фазы двигателя | 0.3 ~ 0.8 А |
Информация для заказа серии FL39ST
| FL | 39 | ST | 20 | - 050 | 6 | A |
| FL - шаговый двигатель | Размер фланца двигателя | Тип двигателя | Длина корпуса двигателя | Ток на фазу | Кол-во выводов | Тип вала двигателя |
39 39 мм | ST гибридный шаговый | 20 20 мм 38 38 мм | 050 0.5 А 080 0.8 А | 6 6 выводов | A одиночный |

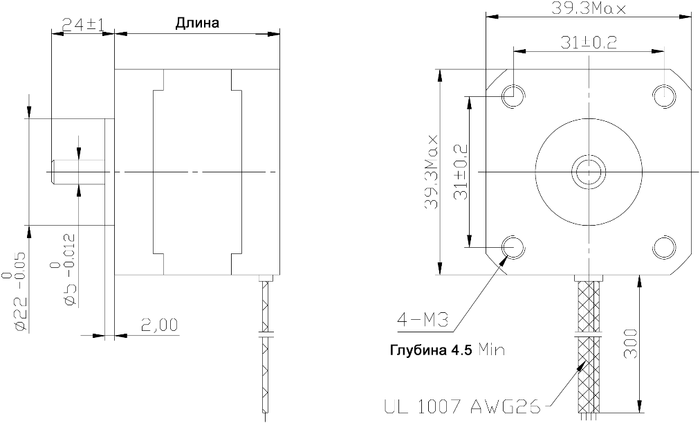

Габаритные размеры серии FL39ST
Нагрузочные характеристики серии FL39ST

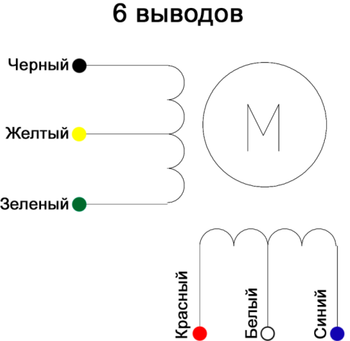

Электрическая схема соединения
