Шаговые электродвигатели серии FL57STH-M
Гибридные шаговые двигатели серии FL57STH-M применяются в области автоматизации производства (полупроводниковое контрольное оборудование, намоточные устройства, обдирочные машины), а также могут быть использованы для винтовых насосов, лазерных установок, гравировальных станков, струйных принтеров. Отличаются высокой точностью, плавностью работы, низким уровнем шума.
Модельный ряд серии FL57STH-M
| Модель | Номинальное напряжение, В | Ток на фазу, А | Сопротивление на фазу, Ом | Индуктивность на фазу, мГн | Удерживающий момент, кг х см | Количество выводов | Момент инерции ротора, кг х м2 | Фиксирующий момент, г×см | Вес, кг | Длина, мм |
| FL57STH41-3006MA | 1.9 | 3.0 | 0.63 | 1.0 | 3.9 | 6 | 120×10-7 | 0.21 | 0.45 | 41 |
| FL57STH41-2804MA | 2.0 | 2.8 | 0.7 | 2.2 | 5.5 | 4 | 120×10-7 | 0.21 | 0.45 | 41 |
| FL57STH56-3006MA | 2.3 | 3.0 | 0.75 | 1.9 | 9.0 | 6 | 300×10-7 | 0.40 | 0.70 | 56 |
| FL57STH56-2804MA | 2.5 | 2.8 | 0.9 | 4.5 | 12.0 | 4 | 300×10-7 | 0.40 | 0.70 | 56 |
| FL57STH76-3006MA | 3.0 | 3.0 | 1.0 | 2.6 | 13.5 | 6 | 480×10-7 | 0.68 | 1.0 | 76 |
Основные технические характеристики серии FL57STH-M
| Параметр | Спецификация |
| Угловой шаг | 0.9° |
| Погрешность углового шага | ±5% (полный шаг, без нагрузки) |
| Погрешность сопротивления обмоток двигателя | ±10% |
| Погрешность индуктивности | ±20% |
| Температура нагрева двигателя | 80°C макс. (рабочий ток, 2 фазы) |
| Рабочая температура | -20°C ~ +50°C |
| Сопротивление изоляции | 100 MОм мин., 500 В постоянного тока |
| Диэлектрическая прочность | 500 В переменного тока в течение минуты |
| Радиальный люфт вала двигателя | 0.02 мм. макс. (при нагрузке 450 гр.) |
| Осевой люфт вала двигателя | 0.08 мм. макс. (при нагрузке 450 гр.) |
| Допустимая радиальная нагрузка на вал | 75 Н макс. (20 мм. от фланца) |
| Допустимая осевая нагрузка на вал | 15 Н макс. |
| Крутящий момент | 3.9 ~ 18.9 кг×см |
| Ток фазы двигателя | 1.0 ~ 3.0 А |
Информация для заказа серии FL57STH-M
| FL | 57 | STH | 41 | - 300 | 6 | A |
| FL - шаговый двигатель | Размер фланца двигателя | Тип двигателя | Длина корпуса двигателя | Ток на фазу | Кол-во выводов | Тип вала двигателя |
57 57 мм | STH с высоким крутящим моментом | 41 41 мм 56 56 мм 76 76 мм | 280 2.8 А 300 3.0 А | 4 4 вывода 6 6 выводов | A одиночный |

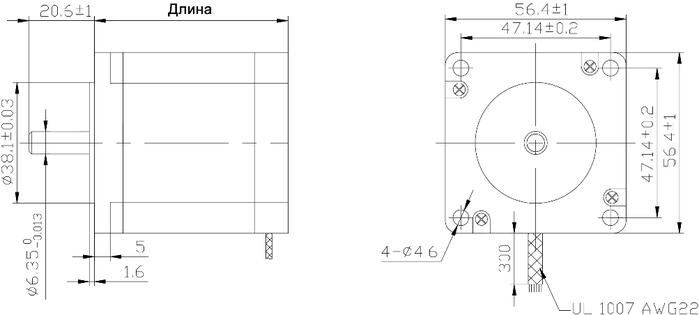

Габаритные размеры серии FL57STH-M

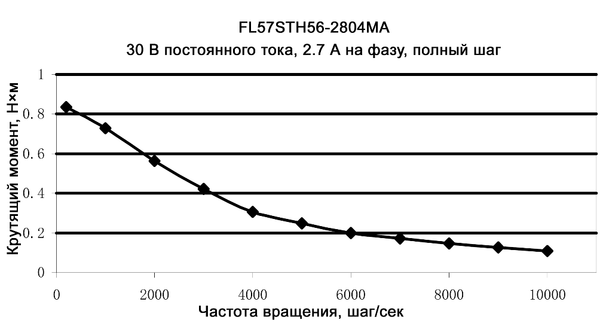

Нагрузочные характеристики серии FL57STH-M
Электрическая схема соединения
